8 / 20
8
HYSS - HYBRID SOLAR SYSTEM
Hög temperatur (40-‐75°C)
-‐ solvvärme +ll tappva/en
Mellan temperatur (15-‐40°C)
-‐ solvvärme +ll värmepump
Låg temperatur (5-‐15°C)
-‐ solvvärme för återladdning
och viss lagring
Ökar värmepumpens COP
väsentligt!

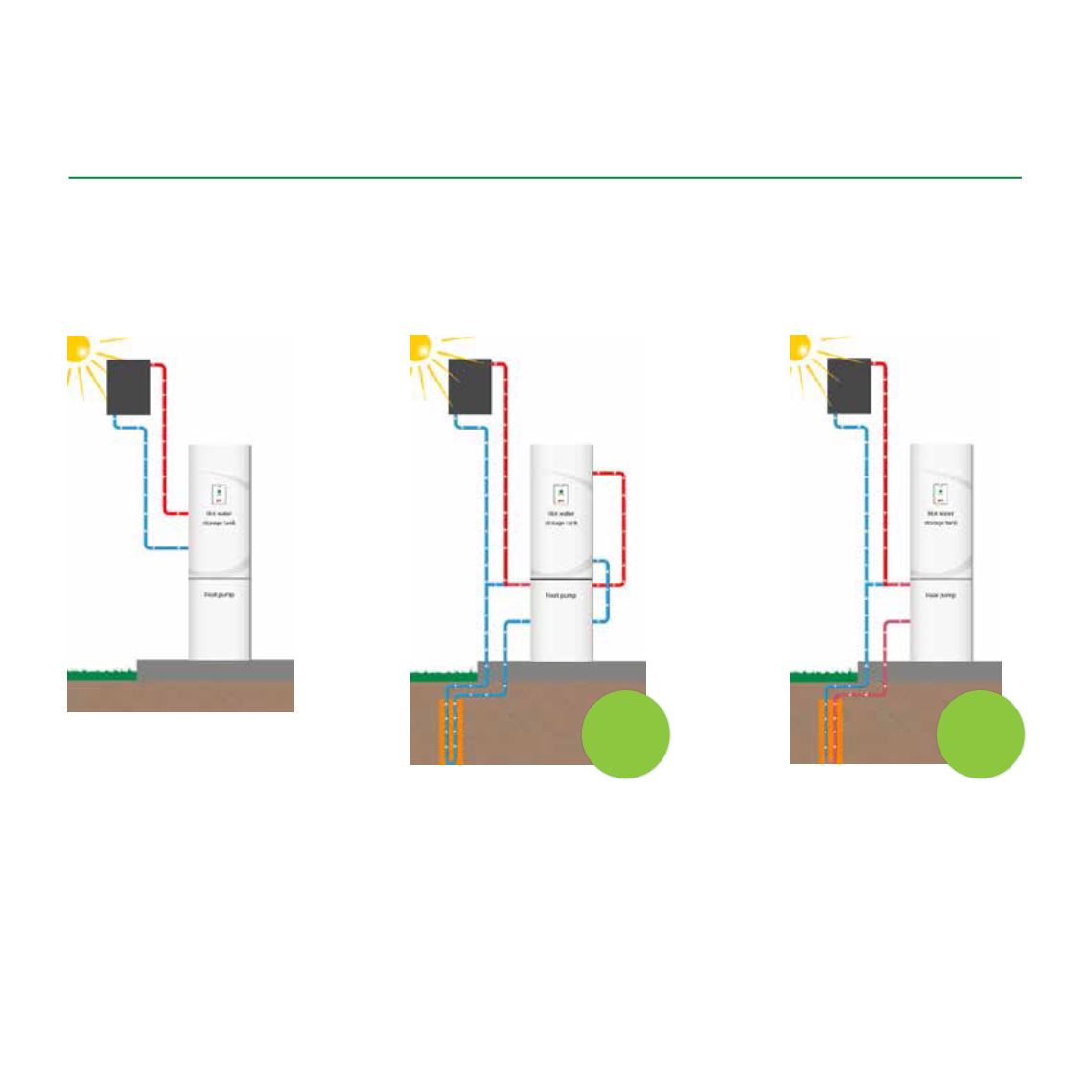

Hög solfångartemperatur
(40-75
O
C)
Höga temperaturer från solfångarna
lagras direkt i tanken. Under 4-6
månader klarar solvärmen själv att
värma lagringstanken till över 60
O
C,
utan tillskott från värmepumpen.
Mellanhög solfångartemperatur
(15-40
O
C)
När solfångartemperaturen är medelhög
används solvärmen till att förvärma brinevät-
skan till värmepumpen. Genom en nyutveck-
lad, inverterstyrd kompressor kan betydligt
högre temperaturer än normalt användas
in till värmepumpen. På så vis förbättras
värmefaktorn (såväl COP som SCOP).
Låg solfångartemperatur
(5-15
O
C)
När solfångarna har låg arbets-
temperatur, eller när lagringstanken
är full-laddad sommartid, används
solvärmen för att återladda borrhålet
eller markslingan. På så vis återhämtar
sig temperaturen snabbare vilket också
ökar effektiviteten på värmepumpen.
Så fort solfångarna levererar tillräckligt hög temperatur överförs solvärmen direkt till lagringstanken. Men det unika med
HYSS-systemet är att även lägre temperaturer från solfångarna kan nyttjas för att öka brinevätskans temperatur och
på så vis eff ktivisera värmepumpen. Genom n intelligent styrning prioriterar systemet var solvärm n gör mest nytta,
antingen för att bereda varmvatten direkt eller för att öka temperaturen på brinen, eller vid låga temperaturer för att åter-
ladda borrhål eller markslinga. På så vis får värmepumpen en högre värmefaktor (SCOP) än konventionell teknik.
– en unik värmepump som drivs med sol
UNIKT!
UNIKT!
HYSS-SYSTEMET
